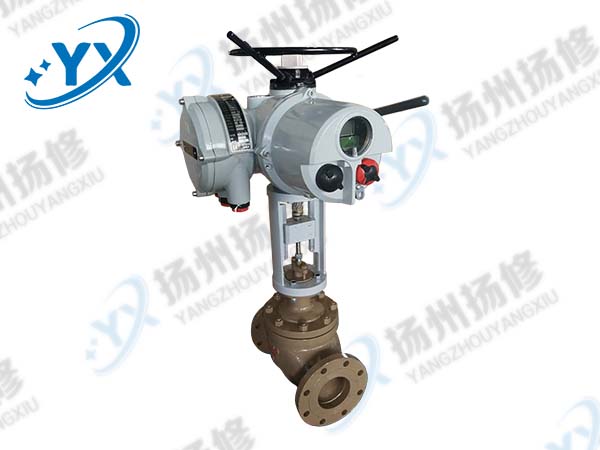

產品名稱: 羅托克系列IQM/IML直行程電動執行機構
發布日期: 2018-12-20
點擊數: 5467
詢價: 點擊產品詢價
二維碼:
簡述:
直行程智能型電動執行機構(電動頭)是在IM 多轉式智能型電動執行機構的基礎上,附加梯形螺母絲桿、法蘭支架和調節行程機構組合而成。將多回轉的轉矩和轉速轉變成直線運動的行程和出軸推力,與閥門配套,組成執行單元。
應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中,既能滿足頻繁調節控制,又能滿足斷續控制的要求。適用于直接帶動啟閉件做直線運動的閥門(調節閥)。
本產品執行的標準代號及名稱: Q/ZTK 01-2008《智能型電動執行機構》
1、智能型電動執行機構的主要特點: * 采用大規模的數字集成芯片,功能強大,精度等級高。 * 機電一體化設計,體積小,重量輕。 * 采用專業的壓力傳感器測量輸出軸的力矩值,因此提高了力矩測量值的準確度,誤差率≤5%并可動態監視、顯示過力矩、堵轉可報警。
* 位移傳感器采用霍爾傳感器,并對脈沖信號數字量化處理,因此閥門定位精度的基本誤差為1級精度。 * 執行機構的功能、參數設置、調試和現場電動操作都通過手持式紅外線遙控器進行設定,毋需打開箱蓋。 * 全中文及字符顯示,菜單式操作,直觀明了,易學、易懂、易操作。
2、智能型電動執行機構的功能:
* 行程限位保護功能
* 力矩限位保護功能
* 狀態指示觸點功能
1) 中途限位
2) 執行器正在打開
3) 執行器正關閉
4) 執行器正在運行
5) 就地停止
6) 就地控制
7) 遠程控制
8) 開閥聯鎖
9) 關閥聯鎖
10) 手輪操作中
11) 開閥力矩跳斷
12) 關閥力矩跳斷
13) 行程中力矩跳斷
* 閥門報警功能
1) 過力矩報警功能 a、關方向過力矩 b、開方向過力矩 2) 堵轉報警功能 a、關方向堵轉 b、開方向堵轉
* 控制報警功能 1) 緊急事件 (ESD) 報警保護 2) 斷信號保護
* 執行機構報警功能 1) 電機過熱保護
2) 控制箱過熱保護
3) 電池電量低保護
4) 內電源故障保護
5) 電源缺相、掉相保護
6) 內部系統故障保護
7) 當前閥位信號掉失保護
8)就地接線故障報警
* 瞬時反向保護功能 * 就地控制點動/自保持選擇功能 * 觸點方式選擇功能 * 外部聯鎖保護功能 * 條件控制保護功能 * 兩線控制保護功能 * 力矩旁路保護功能 * ESD超越保護功能 * 中斷設置功 * 附加指示觸點功能 * 遙控器設定功能 * 執行機構顯示功能 * 三相電源相序自動判別功能
